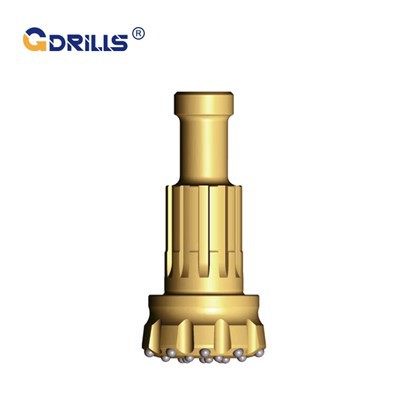

sd dthハンマービット

sd dthハンマービット

サイズ:SD4、SD5、SD6、SD8、SD10、SD12
適切なシャンク:SDシャンク
アプリケーション:水井戸掘削、国内のボアホール掘削、建設、鉱業
「SD」は特別なシャンクデザインです。 Gdrillsは、さまざまなビットの顔のデザインの選択を提供します。フラットフェイス、凹面、凸面、ドロップセンター、両面の顔、岩層のさまざまなニーズを満たすためです。
お問い合わせを送る

dthビットフェイスデザイン



アイテム

ビット顔図

説明

平らな顔

product-557-530

均一な表面の平らな顔です。

柔らかい岩から中程度の岩層に適しています。

精密掘削の利点。

凸面

product-545-537

わずかに凸状の外側のデザインが湾曲しています。

岩が研磨性または非常に硬い層に適しています。

大規模なマイニングまたは建設の利点。

凹面

product-542-526

わずかに凹んで内側に曲がっています。

ROP(浸透率)が必要な場所に適しています。

掘削効率の利点

ドロップセンター

product-573-538

隆起した顔の周囲のエリアがある落ち込んでいる中心を特徴としています。

特に柔らかい岩層における迅速な浸透の利点

両面ボタンフェイス

product-538-528

ビットフェイスの両側に配置されたタングステンカーバイドボタンを備えており、多くの場合、わずかに凹状の中心があります。

丈夫で硬い岩の形成における浸透率の改善に対する利点。



保証手順

保証請求は、出荷日から280日以内にGdrillsに書面で提出する必要があります。請求保証請求の解決は、次の条件の下で解決されます。

1。ドキュメント要件:

以下のセクション2で指定されている購入日と情報とともに、Gdrillsに詳細な写真またはビデオを提供する必要があります。請求者は、Gdrillsが請求を完全に解決するまで、問題の製品を保持する必要があります。 Gdrillsは、提供された写真やビデオが請求の有効性を判断するのに不十分な場合、製品の返品を要求する権利を留保します。

2。クレームの詳細:

請求者は、次のことを含む問題の詳細な説明をGDRILLSに提供する必要があります。
製品によって掘削された映像。
操作中に使用される空気圧。
岩の形成と掘削場所。
ドリルビットの場合:ゲージ行の直径と、ゲージ行ボタンのフラット全体の幅。クレームの分析を支援する可能性のある追加の関連情報も要求されます。

3。承認と報酬を請求します
請求がGdrillsによって承認されると、次の形式のいずれかで補償が提供されます。
新製品に代わる。
特定のスペアパーツの提供。

請求者が製品に対してGdrillsに支払った最大額までのクレジット。 Gdrillsは、発行される補償の種類と量を決定するための最終的な権限を保持します。

人気ラベル: SD DTHハンマービット、中国SD DTHハンマービットメーカー、サプライヤー、工場

仕様

SD4 DTHハンマービット

直径 パート番号 TCボタン(mm) 角度 フラッシングホールディア(mm) 体重(kg)
ゲージ フロント
mm インチ フラット 凹面
115 4.53 GSD 4-115 CV71 7×14 2×14 4×14 / 38度 2×18 9.0
115 4.53 GSD 4-115 CV72 7×16 2×14 4×14 / 38度 2×18 9.0
115 4.53 gsd 4-115 cv8 8×16 2×14 4×14 / 38度 2×18 9.0
125 4.92 gsd 3-125 cv8 8×14 3×14 4×14 / 38度 2×18 9.6
フラット 127 5 gsd 4-127 ff8 8×14 7×13 / / 38度 2×18 9.7
フラット 130 5.12 gsd 4-130 ff8 8×14 7×14 / / 38度 2×18 9.9



SD5 DTHハンマービット

直径 パート番号 TCボタン(mm) 角度 フラッシングホールディア(mm) 体重(kg)
ゲージ フロント
mm インチ フラット 凹面
140 5.51 gsd 5-140 cv7 7×18 3×14 4×15 / 38度 2×20 14.6
フラット 140 5.51 gsd 5-140 ff8 8×16 8×14 / / 38度 2×20 14.8
フラット 146 5.75 gsd 5-146 ff8 8×18 8×15 / / 38度 2×20 15.4
凹面 146 5.75 gsd 5-146 cc8 8×18 4×15 / 3×14 38度 2×20 15.3
フラット 152 5.98 gsd 5-152 ff8 8×18 8×15 / / 38度 2×20 15.9
凹面 152 5.98 gsd 5-152 cc8 8×18 4×16 / 4×14 38度 2×20 15.7



SD6 DTHハンマービット

直径 パート番号 TCボタン(mm) 角度 フラッシングホールディア(mm) 体重(kg)
ゲージ フロント
mm インチ フラット 凹面
フラット 165 6.5 gsd 6-165 ff8 8×18 8×16 / / 38度 2×26 26.3
165 6.5 gsd 6-165 cv8 8×16 4×16 4×16 / 38度 2×26 26.1
凹面 165 6.5 gsd 6-165 cc8 8×18 4×16 / 4×15 38度 2×26 25.8
凹面 171 6.73 gsd 6-171 cc8 8×18 6×16 / 4×16 38度 2×26 26.5
凹面 178 7.01 gsd 6-178 cc8 8×18 6×16 / 4×16 38度 2×26 27.1
凹面 190 7.48 gsd 6-190 cc10 10×18 8×16 / 5×16 38度 2×26 28.6



SD8 DTHハンマービット

直径 パート番号 TCボタン(mm) 角度 フラッシングホールディア(mm) 体重(kg)
ゲージ フロント
mm インチ フラット 凹面
凹面 203 7.99 gsd 8-203 cc10 10×18 8×18 / 5×16 38度 2×30 40.1
凹面 216 8.5 gsd 8-216 cc10 10×18 8×18 / 6×16 38度 2×30 44.3
凹面 219 8.62 gsd 8-219 cc10 10×18 8×18 / 6×16 38度 2×30 44.8
凹面 229 9.02 gsd 8-229 cc12 12×18 12×16 / 7×16 38度 2×30 46.4
凹面 235 9.25 gsd 8-235 cc12 12×18 12×16 / 7×16 38度 2×30 47.4
凹面 245 9.65 gsd 8-245 cc12 12×19 12×16 / 8×16 38度 2×30 51.5



SD10 DTHハンマービット

直径 パート番号 TCボタン(mm) 角度 フラッシングホールディア(mm) 体重(kg)
ゲージ フロント
mm インチ フラット 凹面
凹面 254 9.65 gsd 10-254 cc12 12×19 12×16 8×18 6×16 38度 2×30 82.1
凹面 275 10.83 gsd 10-275 cc12 12×19 12×16 8×18 8×16 38度 2×30 86.2
凹面 305 12.01 gsd 10-305 cc12 15×19 15×18 12×18 9×16 38度 3×26 98.7



SD12 dthハンマービット

直径 パート番号 TCボタン(mm) 角度 フラッシングホールディア(mm) 体重(kg)
ゲージ フロント
mm インチ フラット 凹面
凹面 305 12.01 gsd 12-305 cc27 27×18 15×18 / 11×16 38度 3×35 105.0
凹面 315 12.4 gsd 12-315 cc27 27×18 15×18 / 12×16 38度 3×35 129.0
凹面 325 12.8 gsd 12-325 cc27 27×18 15×18 / 15×16 38度 3×35 132.0
凹面 350 13.78 gsd 12-350 cc27 27×18 24×18 / 12×16 38度 3×35 151.0
